3 dans 1 détection de fuite multifonctionnelle souterraine de l'eau et de gaz de la détection de fuite de tuyau PQ BT

PQ - détecteur de fuite multifonctionnel sans fil du tuyau 3-In-1 de série de BT

Introduction d'instrument

PQ - le détecteur de fuite multifonctionnel sans fil de série de BT est une nouvelle génération de détecteur de fuite sans fil multifonctionnel a indépendamment recherché et s'est développé par notre institut, spécifiquement pour détecter la fuite de canalisation de pression et la direction de canalisation. Cette série d'instruments peut effectivement et commodément résoudre le problème de fuite de la canalisation de pression externe en rassemblant et en analysant le bruit et le signal de la fuite ou le gaz de la fuite de canalisation. En installant un dispositif sain à l'interface de canalisation, elle peut également exactement localiser l'emplacement et la direction des canalisations souterraines en métal et de non-métal. Il convient à l'inspection des fuites et des directions de canalisation de l'eau du robinet, de la lutte contre l'incendie, et des canalisations de chauffage sur le réseau externe.

Principe de fonctionnement

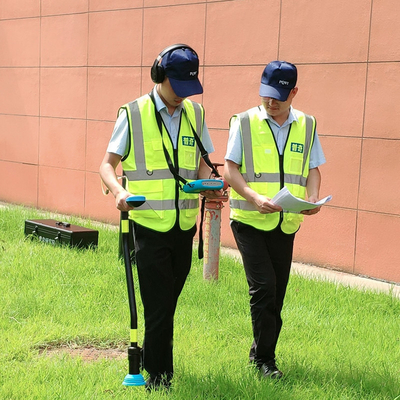

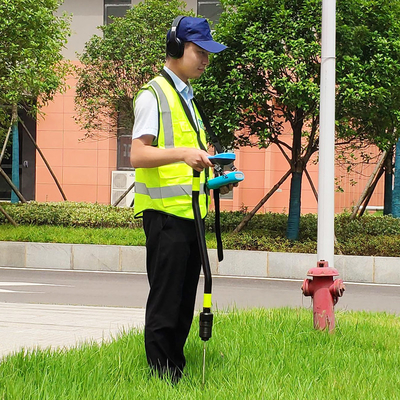

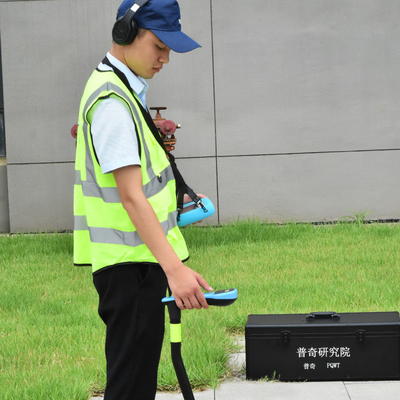

Fonction de détection acoustique : À l'aide du capteur pour rassembler le bruit et le signal d'affichage de la fuite de canalisation, le signal rassemblé est envoyé à la radio de centre serveur, après que le signal de centre serveur soit traité, il est montré sur l'interface de centre serveur sous forme de colonnes et de valeurs de signal. En même temps, le bruit sera également envoyé au casque sans fil par le centre serveur, par la combinaison de la « écoute » et de « voir » deux manières d'analyser et déterminer le point disjoint.

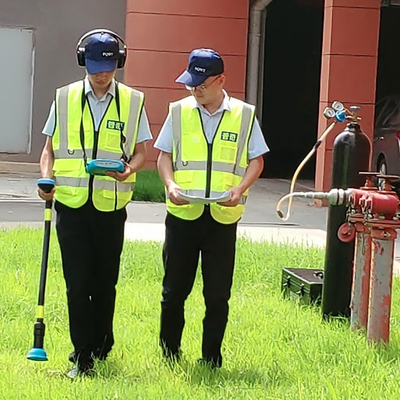

Fonction de détection de gaz : En injectant le gaz mélangé d'hydrogène et d'azote dans la canalisation, utilisez un capteur consacré d'hydrogène pour se rassembler et analyser l'hydrogène coulé, détecter le contenu d'hydrogène coulé, le montrent sur l'interface de centre serveur sous forme de colonnes et de valeurs de signal, et observent les changements de taille du contenu d'hydrogène. Quand la colonne mesurée de signal de position est la plus haute et la valeur est la plus grande, il peut juger que la position est une fuite de canalisation.

Canalisation localisant la fonction : Quand la direction de la canalisation est inconnue, un sondeur peut être installé à l'interface de canalisation. Le dispositif produit d'un signal spécifique d'onde sonore mélangé aux fréquences multiples dans la canalisation. Le signal est transmis horizontalement le long de la canalisation dans les deux directions et verticalement transmis à la terre, utilisant le centre serveur et le capteur rassemblez ce signal spécifique d'onde sonore au sol et analysez sa force pour localiser exactement l'orientation et la direction des canalisations souterraines en métal et de non-métal.

Composants

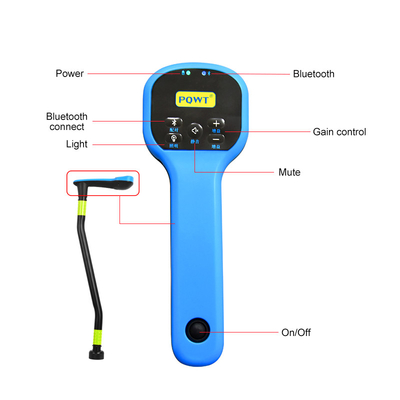

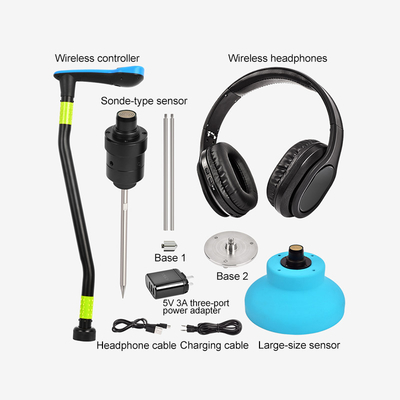

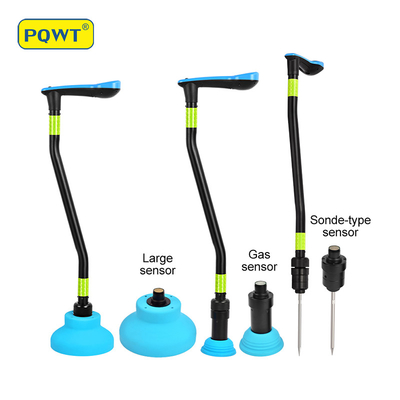

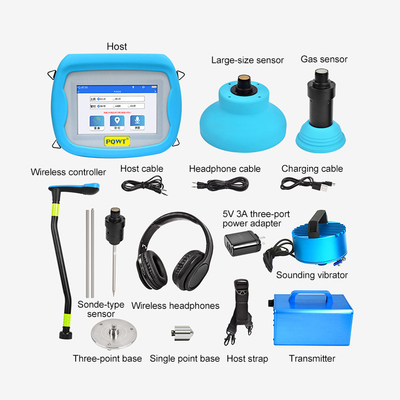

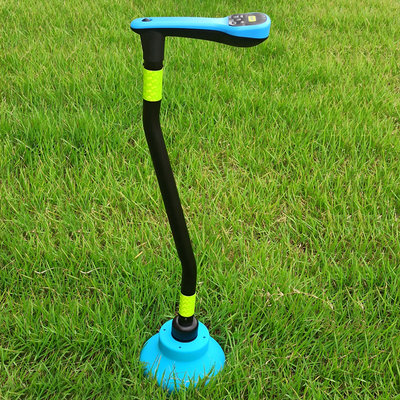

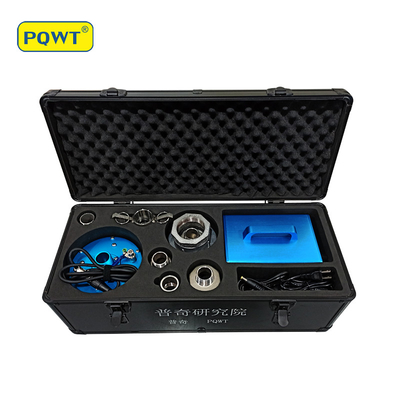

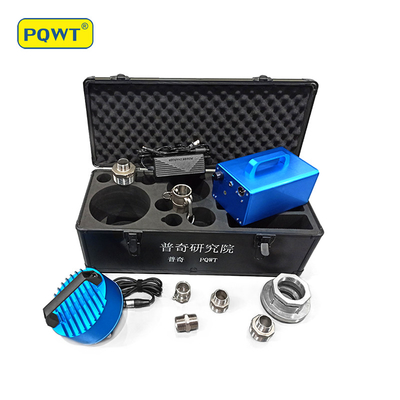

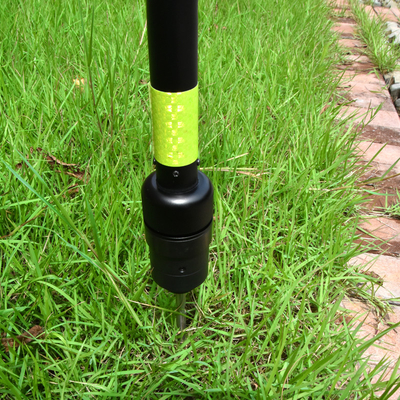

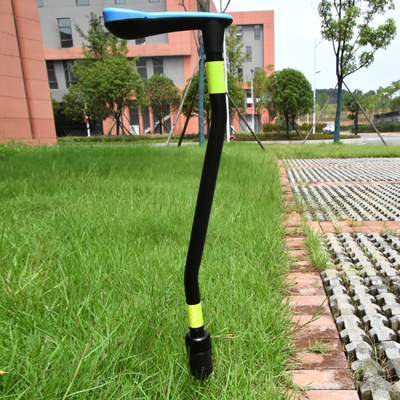

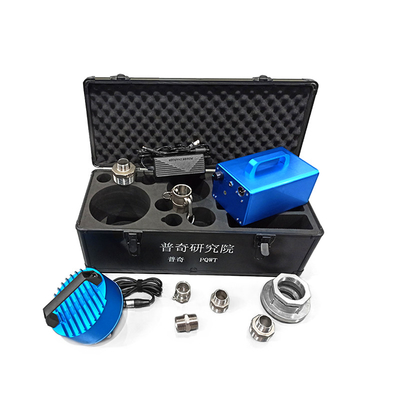

ordinateur central, écouteur sans fil, contrôleur sans fil, base à trois points, base unique, câble de pièce de rechange d'écouteur, capteur de type sonde, chargeur d'USB de port de 5V 3A 3, câble de remplissage, câble de pièce de rechange de centre serveur, courroie de centre serveur, capteur de gaz, grand capteur, retentissant le vibrateur, émetteur
